一、用途

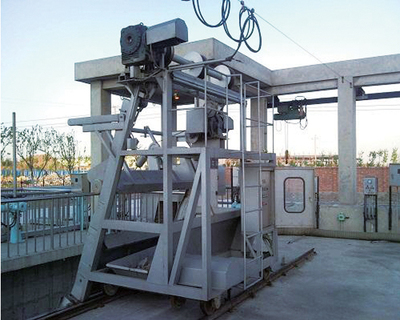

YLZ型臺車式移動格柵除污機是我公司為滿足大流量、寬渠道的清除需求，在原LZ型鋼絲繩式格柵除污機的基礎上設計的可水平移動的新機型；它適用于進水渠道較寬的自來水廠、大型雨、污水提升泵站、污水處理廠、電廠進水口等處，依次去除水體中的漂浮垃圾和雜物，保護后續工藝設備的安全運行。
二、結構及工作原理
該設備采用三索鋼絲繩牽引式、臺車移動式，同樣由耙斗和固定柵條組成過水柵面，當污水流經柵面，大于柵隙的雜物被攔截；格柵軋軌器牢固地固定在工作平臺一側，耙斗待命時，停在工作平臺以上；啟動運行按鈕，行走電機驅動移動臺車沿鋼軌移動到第1個工位后，由預設的定位裝置來確定其定位精度，定位時小車兩側與耙斗導軌對齊，軋緊軋軌器，此時小車準確定位，其定位精度不大于2.0mm；耙斗下降，然后翻耙電機工作使耙斗張開，當耙斗下降至最底位置時，升降電機停止工作，間隔數3秒（可調）后，由翻耙電機工作，使耙斗插入水下柵條內，使其嚙合，此時，升降電機再次工作，將耙斗沿柵條、托渣擋板提升至卸污口，由預設的刮掃器將污物刮入壓榨機或垃圾桶內外運，每清撈1次（可調）移動1個工位寬度，第2個倉位的工作程序過程與前個工位相同；直到N個工位清污完畢后，預先程序使移動臺車返回至出發始端，從而完成1個工作周期。
三、主要特點
1、框架結構獨特，采用分體式，下部為柵片組固定在渠道內，每組柵片組兩側均設有導軌，上部移動臺車在行走電機的驅動下平穩在路軌上行駛；
2、耙斗采用專用的大容量、重載型的“抓斗式”，它通過兩側的滾輪導向和鋼絲繩牽引保證其運行平穩；
3、在上機架上設有卸料刮板，可有效地將耙斗內的污物刮至卸料口排出，卸料干凈徹底；
4、臺車的行走、耙斗的升降及開合為三個獨立的驅動系統，在電氣系統的控制下按設置的程序運行；
5、移動臺車上設有限位裝置、定位機構和與感應開關，以保證定位準確，其定位誤差±2mm；整機結構緊湊，并在適當?shù)奈恢镁惭b傳感器，運行安全可靠。
6、設備操作簡便，可直接就地/遠程控制設備的運行；
7、本機采用移動電纜配電，取代以前用過的電纜卷筒，具有美觀大觀，操作簡便，并減少了工作載荷，同時使用效果較好，避免出現電纜跑偏、亂卷等情況，從而減少了設備故障率。
四、型號說明
YLZ-□-□
臺車式移動格柵除污機 - 設備寬度B（mm） - 工位數X（個）
